废气监测点位设置要求，不是所有采样孔都要求上2下4

一、监测断面及监测孔要求

1.1 监测断面应设置在规则的圆形或矩形烟道上，应便于测试人员开展监测工作，应避开对测试人员操作有危险的场所。

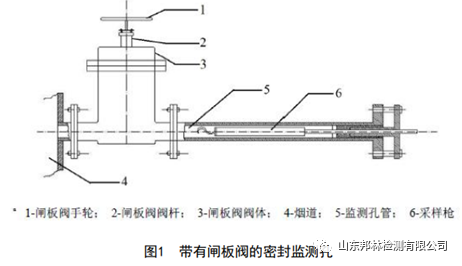

1.2 对于输送高温或有毒有害气体的烟道，监测断面应设置在烟道的负压段；若负压段不满足设置 要求，应在正压段设置带有闸板阀的密封监测孔（见图 1）。

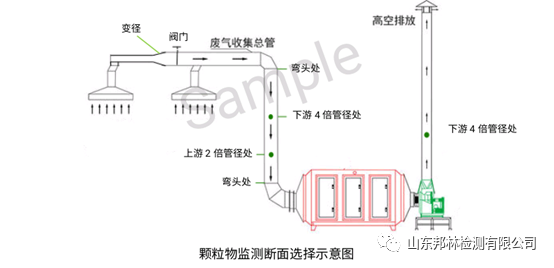

1.3 对于颗粒态污染物，监测断面优先设置在垂直管段，应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于 4 倍直径（或当量直径）和距上述部件上游方向不小于 2 倍直径（或当量直径）处。对矩形烟道，其当量直径 D=2AB/(A+B)，式中 A、B 为边长。

1.4 新建污染源监测断面的设置应满足

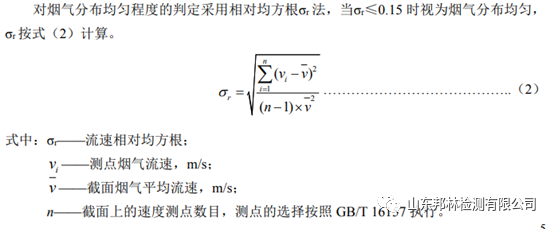

1.3 的要求。现有污染源监测断面的设置无法满足 1.3 的要求时，应选择监测断面前直管段长度大于监测断面后直管段长度的断面，并采取相应措施，确保监测断面废气分布相对均匀。废气分布均匀程度判定按照式2的规定执行。

1.5对于气态污染物，监测断面的设置可不受上述规定限制。如果同时测定排气流量，监测断面应按 1.3 和 1.4 的要求设置。

1.6 在选定的监测断面上开设监测孔，监测孔的内径应≥90 mm。监测孔在不使用时应用盖板或管帽封闭，使用时应易打开。

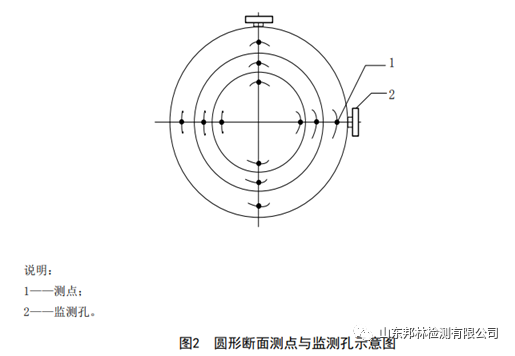

1.7 烟道直径≤1m 的圆形烟道，设置一个监测孔；烟道直径大于 1 m 不大于 4 m 的圆形烟道，设置相互垂直的两个监测孔；烟道直径＞4 m 的圆形烟道，设置相互垂直的 4 个监测孔（见图 2）。

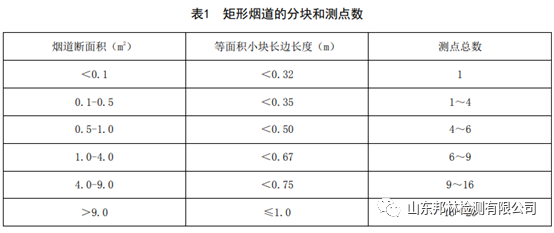

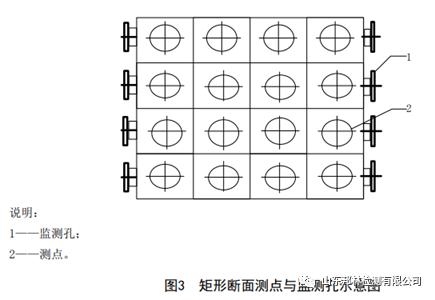

1.8 矩形烟道根据监测断面面积划分，由测点数确定监测孔数（见表 1），监测孔应设置在侧面烟 道等面积小块中心线上（见图 3）。当截面宽度≥4 m 时，应在烟道两侧开设监测孔。

二、监测平台要求

2.1 防护要求

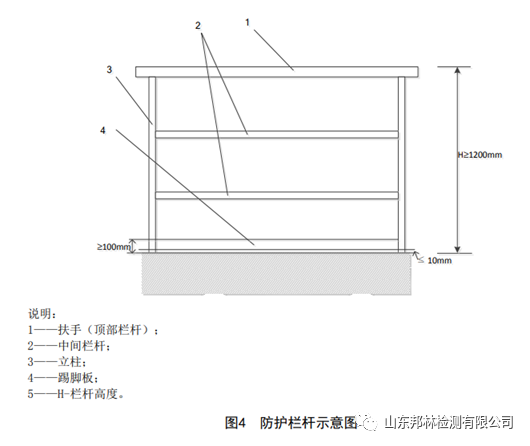

2.1.1 距离坠落高度基准面 0.5 m 以上的监测平台及通道的所有敞开边缘应设置防护栏杆（见图 4），防护栏杆的高度应≥1.2 m。

2.1.2 监测平台的防护栏杆应设置踢脚板，踢脚板应采用不小于 100 mm×2 mm 的钢板制造，其顶部 在平台面之上高度应≥100 mm，底部距平台面应≤10 mm。

2.1.3 防护栏杆的设计载荷及制造安装应符合《固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台》（GB 4053.3-2009）要求。

2.2 结构要求

2.2.1 监测平台应设置在监测孔的正下方 1.2 m～1.3 m 处，应永久、安全、便于监测及采样。

2.2.2 监测平台周围空间应保证测试人员正常方便操作监测设备或采样装置。

2.2.3 监测平台可操作面积应≥2 m2，单边长度应≥1.2 m，且不小于监测断面直径（或当量直径） 的 1/3。若监测断面有多个监测孔且水平排列，则监测平台区域应涵盖所有监测孔；若监测断面有多个监测孔且竖直排列，则应设置多层监测平台。通往监测平台的通道宽度应≥0.9 m。

2.2.4 监测平台地板应采用厚度≥4 mm 的花纹钢板或钢板网铺装（孔径小于 10 mm×20 mm），监测平台及通道的载荷应≥3 kN/m2。

2.2.5 监测平台及通道的制造安装应符合《固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台》（GB 4053.3-2009）要求。

2.3 其他要求

2.3.1 监测平台应设置 220 V 低压配电箱，内设漏电保护器、至少配备 2 个 16 A 插座和 2 个 10 A 插座，保证监测设备所需电力。配备夜间照明设施。

2.3.2 监测平台附近有造成人体机械伤害、灼烫、腐蚀、触电等危险源的，应在监测平台相应位置 设置防护装置。监测平台上方有坠落物体隐患时，应在监测平台上方 3 m 高处设置防护装置。防护装置 的设计与制造应符合 GB/T 8196 要求。

2.3.3 排放剧毒、致癌物及对人体有严重危害物质的监测点位应配备相应安全防护装备。

三、 监测梯要求

3.1 监测平台与地面之间应保障安全通行，设置安全方式直达监测平台。设置固定式钢梯或转梯到达监测平台，应符合《固定式钢梯及平台安全要求__第１部分：钢直梯》（GB4053.1-2009） 和 《固定式钢梯及平台安全要求第２部分：钢斜梯》（GB4053.2-2009）要求。

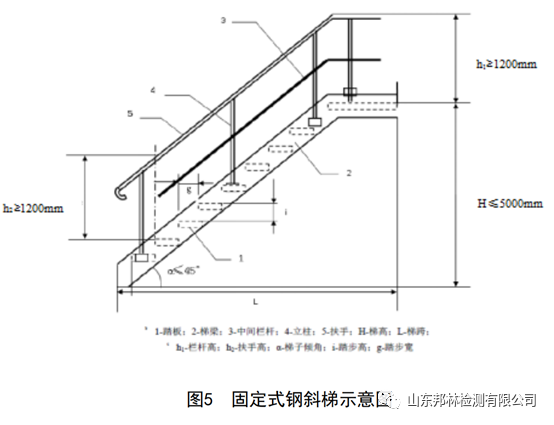

3.2 监测平台与坠落高度基准面之间距离超过 2 m 时，不应使用直梯通往监测平台，应安装固定式钢斜梯、转梯或升降梯到达监测平台。梯子无障碍宽度≥0.9 m，梯子倾角不超过45 度。每段斜梯或转 梯的最大垂直高度不超过 5 m，否则应设置缓冲平台，缓冲平台的技术要求同监测平台（见图 5）。

3.3 监测平台距地面高度≥20 m，且按照相关管理规定需要安装自动监控设备的外排口监测点位，应设置通往监测平台的固定式升降梯。

四、《挥发性有机物排放标准 第 4 部分：印刷业》（DB 37/ 2801.4—2017）排气筒检测孔设置要求

车间或生产设施排气筒应根据污染物的种类，在规定的监控位置设置采样孔和永久监测平台，同时设置规范的永久性排污口标志。若排气筒采用多筒集合式排放，应在合并排气筒前的各分管上设置采样孔。监测平台面积应不小于 4 m2，且满足在线监测的要求，高度距地面大于 5 m 时需安装旋梯、“Z” 字梯或升降电梯。

新建印刷生产线应在挥发性有机物处理设施的进、出口均设置采样孔；改（扩）建印刷生产线应在挥发性有机物处理设施的出口设置采样孔，如挥发性有机物处理设施进口能够满足相关工艺及生产 安全要求，在进口处也应设置采样孔。
